Hace unas semanas te contábamos como parte de nuestro equipo viajaba a Londres para realizar una nueva obra en un local comercial. En esta ocasión, nos hemos ido hasta la ciudad de Dublín, concretamente a Mary Street,  para realizar diferentes instalaciones dentro de otro local comercial de 904 m2 para el mismo cliente.

Este proyecto en concreto, más que un reto a nivel de complejidad técnica, presentaba dificultades en cuanto a la adecuación del diseño al espacio existente y múltiples aspectos a tener en cuenta a nivel estético. Una vez más, el Equipo de Proyectos trabajó mano a mano durante meses con el departamento técnico para poder cumplir plazos con la calidad de instalación esperada por el cliente. ¿Nos acompañas en un repaso por los puntos clave de este nuevo local comercial en Dublín? ¡Sigue leyendo!

La elección del sistema de climatización

Como te contábamos, el sistema de climatización ha sido escogido de acuerdo a las características del edificio y su uso. Esto requiere una respuesta funcional correcta por parte de Arce Clima con los criterios que permitan adecuar al sistema a las ultimas aplicaciones de climatización.

Los sistemas elegidos han sido en base a especificaciones de eficiencia energética. En este caso, hemos optado por un sistema VRF con seis bombas de calor por condensación con refrigerante R410A de la marca Toshiba. Las bombas alimentan a las evaporadoras que se encuentran situadas en planta baja, planta primera y planta segunda, además de en la zona de staff.

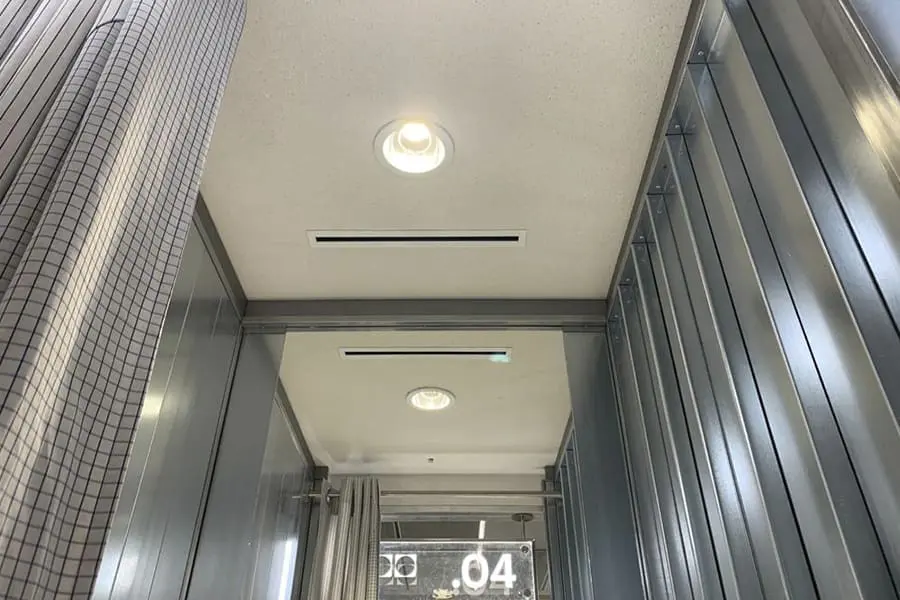

Las unidades evaporadoras fueron instaladas en la zona de placas, conectadas al conducto de chapa. El aire fresco entra al local a través de un recuperador de calor situado en el techo conectado con el interior del local.

El diseño

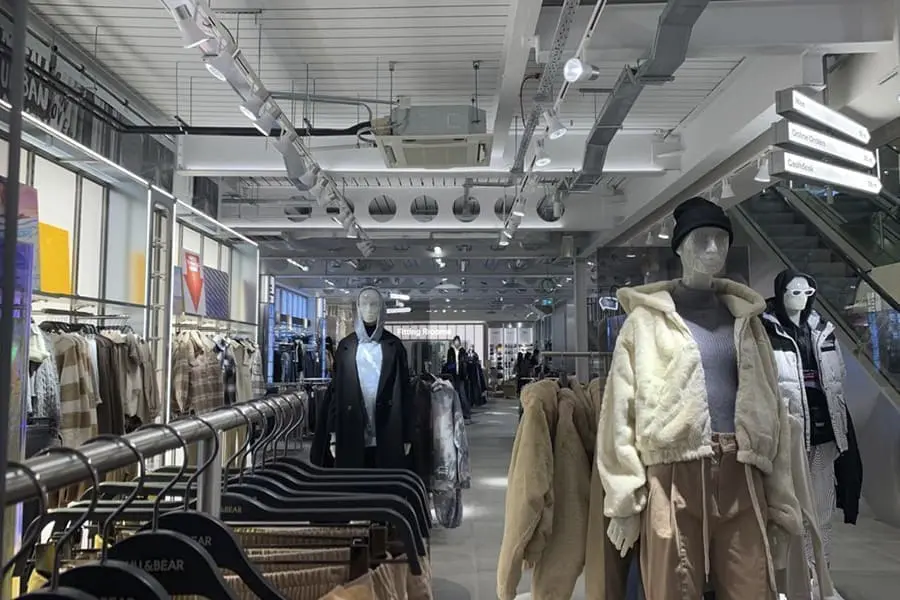

El diseño consta de unos conductos vistos hechos en PIR-ALU con ramificaciones terminadas en curva, con la complejidad añadida que esto indica en este tipo de material. Esta forma de “palmera” en el sistema suspendía en cada uno de los ramales un doble espiroducto en forma de diábolo decorado con unas varillas que sirven, así mismo, como refuerzo.

Los conductos de retorno de los laterales de la tienda fueron diseñados en el mismo material PIR-ALU, aunque presentaban particularidades con respecto al resto de la instalación. La diferencia principal era el retorno, que se produce a nivel de suelo y en espiroducto. Aunque poco habitual, estéticamente este diseño llama positivamente la atención y ayuda a niveles de eficiencia, por lo que su incorporación nos parecía un acierto para este tipo de local comercial.

Regulación y control

En cuanto al control de la instalación, se implementó un sistema BMS que permite manejarla desde una pantalla táctil ubicada en un cuarto eléctrico. De esta forma el cliente podrá controlar la totalidad de la instalación, no solo desde este cuarto sino también de forma remota con un ordenador desde cualquier parte del mundo, así como diagnosticar cualquier error o controlar la temperatura.

Handover y resultados

Las particularidades a nivel estético de la obra se aplicaban no sólo al diseño sino también a su ejecución. Aunque la obra se desarrolló en su totalidad sin incidentes, los trabajadores debieron abordar diferentes dificultades más allá de las derivadas de la aplicación de un diseño complejo.

Al estar gran parte de la instalación a la vista de los usuarios del local comercial, los conductos debían estar relucientes, por lo que los trabajadores tuvieron que hacer un especial esfuerzo en limpiar cada uno de los conductos tras su instalación, pues cualquier impureza podría evitar que se adhiriese a la chapa.

Si la preparación de los conductos fue especial, el peso de las piezas y la forma de estos sistemas no fuese suficiente, nuestros trabajadores encontraron una nueva dificultad añadida: los plazos.

Las demás instalaciones requeridas en la obra para su funcionamiento iban suspendidas en base a nuestros soportes, lo que nos implicó tener que finalizar antes que nadie la obra y realizar toda la instalación en tiempo récord.

Finalmente, todo salió según lo esperado y planificado desde el departamento de Proyectos y el cliente está satisfecho con el rendimiento de la instalación. Un nuevo éxito y un nuevo aprendizaje para todo el equipo de Arce Clima.

¿Qué te ha parecido esta obra? ¿Te interesa saber más sobre nuestro trabajo? ¡Date una vuelta por nuestro blog y echa un ojo a más proyectos! ¿Dudas? ¡Cuéntanos en comentarios!
